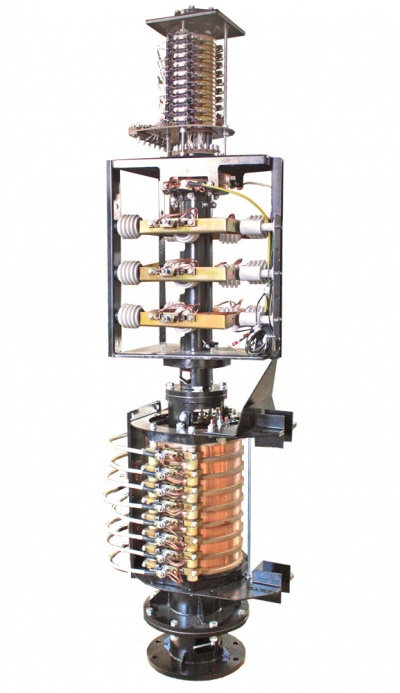

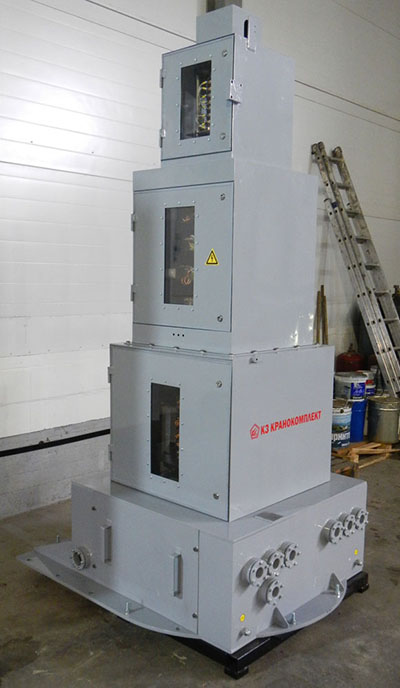

Токоприемники типа ТКЭКГ-18
Токоприемник ТКЭКГ-18 предназначен для передачи переменного тока с нижней рамы на поворотную платформу экскаваторов ЭКГ-18, ЭКГ-20 производства Уралмашзавод, состоят из высоковольтной, низковольтной частей и колец цепей управления.
Продукция сертифицирована, пройдена экспертиза промышленной безопасности.
Технические характеристики
Число колец высоковольтной части | 5 |
Номинальное напряжение колец высоковольтной части | 6000 В |
| Расчетная сила тока колец высоковольтной части (при ПВ100%) | 315 А |
Число колец низковольтной части | 6 |
Номинальное напряжение колец низковольтной части | 660 В |
Расчетная сила тока колец низковольтной части (при ПВ100%) | 630 А |
Число цепей управления | 21 |
Номинальное напряжение цепей управления | 380 В |
Расчетная сила тока цепей управления (при ПВ100%) | 50 А |
Степень защиты | IP23 |
Климатическое исполнение по ГОСТ 15150 | УХЛ2, ХЛ2 |
